Ако някога сте стояли в производствено съоръжение и гледали как помпа за смилащ агент сигурно бръмчи ден след ден, може да не помислите за малките, невзрачни части, които я поддържат в движение - докато някоя не се повреди. За моя екип от доставчика на помпи, където работя, това е познат разговор: операторите се обаждат в паника, защото мощността на помпата им е спаднала или издава необичаен шум, и ние проследяваме повечето проблеми до един компонент: лагера на помпата. Лесно е да пренебрегнете лагерите, когато сте съсредоточени върху скоростта на потока или налягането, но в силно напрегнатата, абразивна среда на работа с шлифовъчния агент, лагерите не са просто „опорни части“ – те са гръбнакът на цялата работа на помпата. Нека да разберем как тези често пренебрегвани компоненти правят или повреждат помпата за смилащ агент и защо правилният им избор има значение за вашия процес.
Първо, нека да подготвим сцената: смилащите агенти не са нежни течности. Повечето са гъсти, подобни на суспензия смеси, натъпкани с фини, твърди абразивни частици – помислете за добавките, използвани в производството на цимент за повишаване на ефективността на смилане на клинкер, или химическите помощни вещества за смилане, използвани в производството на бои и покрития. Тези частици са проектирани да се износват при бучки или повърхностни остатъци, но същото свойство ги прави брутални за вътрешните части на помпата. Работата на помпата за смилащ агент е да дозира прецизно тези агенти, често при постоянно налягане и скорости на потока, за да поддържа производствените процеси да протичат ефективно. Ако помпата заекне, забави се или се повреди напълно, това може да наруши смесването, да понижи качеството на продукта или дори да наложи непланирано спиране, което струва хиляди загуби на продукция.
Това е мястото, където идват лагерите. Всяка помпа има въртящ се вал, свързан с работното колело, и този вал е разположен върху лагери, които намаляват триенето между движещите се части, като същевременно поддържат тежестта на вала и всякакви радиални или напорни натоварвания от изпомпвания флуид. При стандартна водна помпа това може да е второстепенна функция, но при помпата за смилащ агент тези натоварвания се усилват от два ключови фактора: абразивната природа на смилащия агент и необходимостта от прецизна, непрекъсната работа. Нека започнем с най-прякото въздействие: износване на лагера, причинено от абразивни частици. За разлика от чистите течности, смилащите агенти често преминават през уплътненията и в корпуса на лагера. Тези малки твърди частици действат като шкурка, смилайки търкалящите елементи (съчми или ролки) и каналите на лагера. Това, което започва като незначителни хлътвания по повърхността на лагера, бързо става по-сериозно – частиците могат да попаднат в капан между търкалящите се елементи, причинявайки неравномерно износване, вибрации и в крайна сметка повреда на лагера. И когато лагерът се повреди, валът, който поддържа, може да се измести или блокира. Изведнъж работното колело не се върти с правилната скорост, дебитът спада и цялата производителност на помпата се срива. Това е един от най-честите проблеми, с които се сблъскваме от клиенти: те сменят износени работни колела или уплътнения, само за да открият, че проблемът се появява отново след седмици, защото истинският виновник е пренебрегната поддръжка на лагерите.
Но не само износването причинява проблеми – подравняването на лагерите и управлението на товара са също толкова критични. Помпа за шлифовъчен агент, която работи с неправилно центрирани лагери, ще изпита допълнително напрежение върху вала и работното колело, което води до неравномерно разпределение на течността, намалено налягане и дори кавитация с течение на времето. Например дозиращата помпа за помощно смилане на цимент се нуждае от изключително точни дебити: твърде малко помощно средство за смилане и ефективността на смилане на клинкер пада, което води до по-високо потребление на енергия; твърде много и крайният циментов продукт не отговаря на спецификациите. Ако лагерът не е подравнен, валът се клати, което променя позицията на работното колело спрямо корпуса на помпата, изхвърляйки този точен поток. Виждал съм това да се случва с клиент от Средния Запад миналата година: технитеДозираща помпа за помощни средства за смилане на циментдоставяше 10% по-малко помощ за смилане, отколкото би трябвало, причинявайки 5% увеличение на консумацията на енергия на клинкер. Проверихме всичко от работното колело до входящия тръбопровод, докато накрая коригирахме неправилно центрираните лагери в помпата. След като това беше направено, скоростта на потока се върна към спецификациите и тяхното потребление на енергия спадна обратно към нормалното. Това е видът въздействие, което един лагер може да има върху крайния резултат.

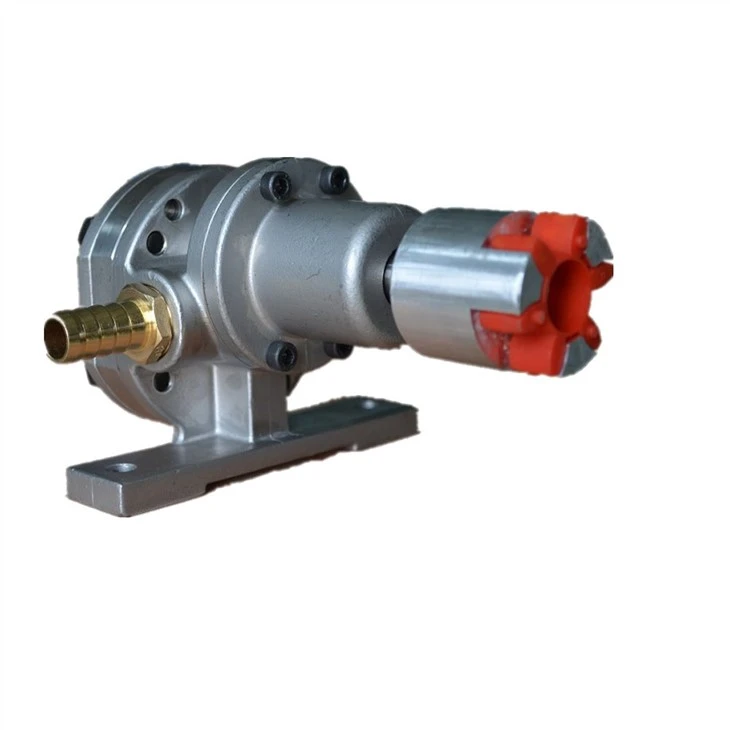

Температурата е друг фактор, който е пряко свързан с работата на лагера. Много смилащи агенти се обработват във високотемпературна среда - циментовите заводи, например, обработват клинкер, който е все още топъл след охлаждане, така че смилащите добавки се изпомпват при повишени температури. Екстремната топлина кара лагерите да се разширяват, което може да наруши тяхното прилягане и да увеличи триенето. Ако лагерът не е предназначен за високи температури, той може да прегрее, което да доведе до прекъсване на смазването. Без подходящо смазване, търкалящите елементи на лагера ще се смилат заедно, износвайки се бързо и водещо до преждевременна повреда. Тествахме това с нашитеЗъбна дозираща помпа за помощ при смилане на циментлиния: нашите лагери са проектирани с материали, устойчиви на висока температура и синтетични смазочни материали, които могат да издържат до 180°F, което е стандартно за приложения за помощ при смилане на цимент. Клиентите, които са използвали помпи със стандартни лагери, ще видят повреда на лагера след 3-6 месеца, докато тези, които използват нашите помпи с високотемпературни лагери, ще видят 2-3 години експлоатационен живот на лагерния възел. Това не е само малка печалба от поддръжката – намалява непланираните спирания и намалява разходите за резервни части.
Сега, нека поговорим за това как изборът на лагери е свързан с различните типове помпи за смилащ агент, защото не всички помпи са еднакви, както и техните изисквания към лагерите. Например дозиращи помпи (като нашитеДозираща помпа за помощно средство за смилане) са предназначени за прецизно дозиране с нисък поток на помощни вещества за смилане. Тези помпи разчитат на лагери, които могат да поддържат строга точност на въртене - всяка хлабина в лагера ще отхвърли дозирания поток, което ще доведе до несъответствия в процеса. Абразивните помпи, напротив, се справят с по-високи дебити и по-гъсти суспензии, така че техните лагери трябва да се справят с по-тежки радиални и осови натоварвания, като същевременно издържат на износване от вградени частици. Нашата гама покрива и двете нужди и всички наши модели помпи за смилащ агент използват лагери, пригодени за тяхното специфично приложение. За клиенти, работещи със смилащи агенти в химически или хранителни процеси, нашитеХимическа промишленост Хранителна промишленост Абразивни помпилинията използва безопасни за храна или химически устойчиви материали за лагери, което не подлежи на обсъждане за отрасли, където кръстосаното замърсяване е риск.
Имах повече от един клиент, който ме питаше: не можем ли да използваме просто стандартни лагери? Краткият отговор е: не за дълго. Местен производител на хранителни добавки се опита да спести пари, като използва генерични лагери в своитеДозираща помпа за смилащ агентминалата година и в рамките на два месеца помпата им блокира, разливайки шлайфащ агент по целия производствен етаж. Разходите за почистване, подмяна на помпата и загуба на половин ден от производството бяха много по-високи от разходите за използване на нашите проектирани лагери. Това е истинският урок тук: разходите за носене са малка част от общата собственост на помпата, но тяхната производителност пряко влияе върху времето за работа, качеството на продукта и оперативните разходи.
И така, какво означава това за вас, като човек, който разчита на помпа за смилащ агент? Първо, не пренебрегвайте поддръжката на лагерите. Редовните проверки - проверка за вибрации, температура и шум - могат да уловят износването, преди да доведе до повреда. Препоръчваме да наблюдавате състоянието на лагерите всеки месец, особено при приложения с висока абразия или висока температура. Второ, инвестирайте в лагери, които са специално проектирани за помпи за смилащи агенти, а не само в общи лагери. Правилният лагер ще устои на износване от абразивни частици, ще се справи с необходимите натоварвания и ще поддържа центровката за прецизни скорости на потока. Трето, работете с доставчик, който разбира тези нюанси. Като човек, който е прекарал години в разговори с оператори и екипи по поддръжката, знам, че една помпа е толкова добра, колкото и частите й – а лагерът е частта, която поддържа всичко да работи.
В края на деня лагерът на помпата за смилащ агент е тих работен кон, но е един от най-критичните компоненти. Той е отговорен за поддържането на плавното въртене на вала, поддържането на точността на потока и издържането на тежките условия на абразивните мелнически агенти. Изборът на правилния лагер, поддържането му правилно и липсата на рязане на тази малка част може да направи разликата между помпа, която работи с години, и тази, която неочаквано се повреди, коствайки ви време и пари.
Ако искате да надстроите вашата помпа за смилащ агент или имате проблеми с престой, свързан с лагера, на текущата ви помпа, ние сме тук, за да ви помогнем. Свържете се с нашия екип, за да обсъдим вашите специфични нужди и ние можем да препоръчаме правилната помпа и конфигурация на лагера за вашето приложение.
препратки:
- API 676: Ротационни обемни помпи за приложения в петролната, тежката химическа и газовата промишленост
- Хидравличен институт. (2020 г.). Лагери и уплътнения на помпата: Указания за избор, монтаж и поддръжка
- Асоциация за циментови и бетонови изделия. (2021). Изисквания за ефективност на помощното средство за смилане и изпомпване за производство на цимент
- Администрация по храните и лекарствата. (2019 г.). Компоненти на помпи за храна и стандарти за материали за обработка на добавки
