Ако някога сте стояли на производствен етаж, където един-единствен дефектен компонент дерайлира цяла партида, знаете стойността на оборудването, което отговаря точно на вашите нужди - без компромиси. Като доставчик на помпи с двигателни зъбни колела, прекарах години, разхождайки инженерите в заводите и екипите по поддръжката през опциите за персонализиране, които превръщат генеричната помпа в работен кон, съобразен с техния процес. През последното десетилетие наблюдавах клиенти, които се придържаха към готови части, да се справят с течове, непостоянен поток и непланиран престой, докато тези, които работиха с нашия екип за коригиране на малки детайли, спестяваха десетки хиляди годишни оперативни разходи. Днес искам да разбия ключовите адаптивни аспекти на помпите с моторни зъбни колела и да споделя реални примери за това как тези корекции правят всичко различно за индустрии, вариращи от химическа обработка до храни и напитки.

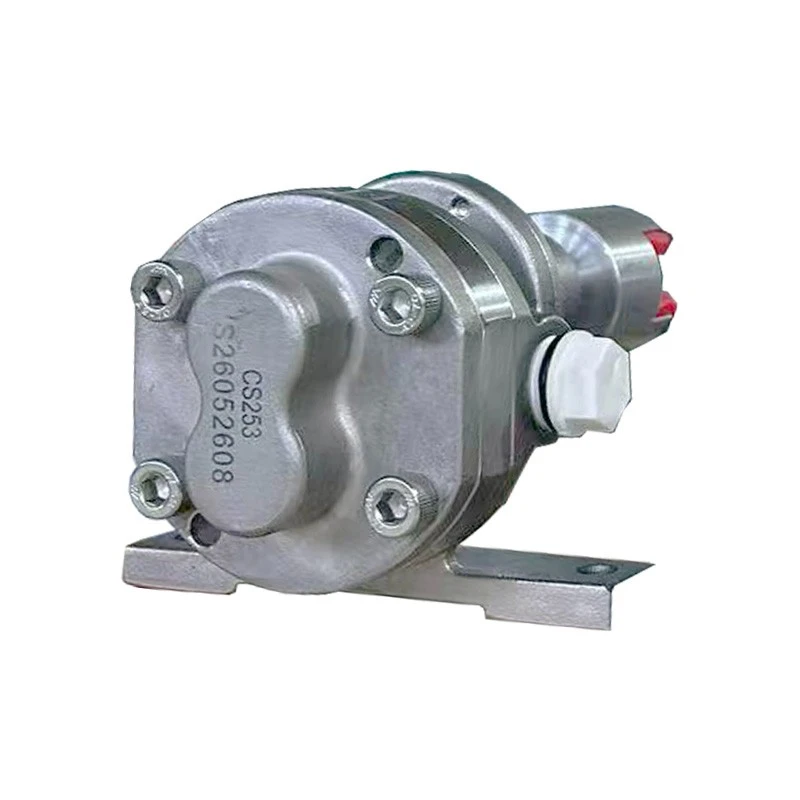

Първо, нека започнем с най-очевидната, но често пренебрегвана персонализирана част: строителните материали на помпата. Неподходящият материал може да доведе до корозия, замърсяване или преждевременно износване – проблеми, които не са просто неудобни, те са скъпи. Когато клиент от производството на смоли дойде при нас миналата година, те се бореха със съществуващата си помпа, която се повреждаше на всеки три месеца, тъй като сместа от смола и пясък, с която боравеха, беше абразивна и химически агресивна. Стандартните помпи, обикновено изработени от стандартна въглеродна стомана, не могат да издържат на постоянното триене и излагане на киселинни смоли. Работихме с техния екип, за да уточним конструкция изцяло от неръждаема стомана и това просто надграждане на материала удължи живота на помпата до над 18 месеца. За много приложения обаче стандартната неръждаема стомана е перфектна. Нашите зъбни дозиращи помпи Cast 304 например използват неръждаема стомана тип 304 за корпуса и зъбните колела на помпата, универсален материал, който е устойчив на корозия от леки химикали и е лесен за почистване за индустрии, които изискват санитарни условия. Но когато имате работа с по-сурови материали като топящи се лепила или изоцианати, неръждаемата стомана тип 316 не подлежи на преразглеждане – тя има допълнителен молибден, който я прави много по-устойчива на питинг и корозия. Клиент в опаковъчната промишленост наскоро премина към нашата високопрецизна дозираща помпа с горещо лепило от неръждаема стомана специално поради тази причина и те докладваха нулеви повреди, свързани с корозия, след шест месеца интензивна употреба. Дори за приложения с хранителен клас персонализирането на материала е от решаващо значение: можем да полираме повърхностите на помпата до стандартите за хранителни продукти, елиминирайки пукнатини, където могат да растат бактерии, задължително за екипи, работещи със сиропи, масла или други консумативи. Отдалечавайки се от металите, можем също така да персонализираме с инженерни пластмаси за приложения с ниско налягане, некорозионни, намалявайки теглото и цената, без да жертваме производителността.
На следващо място, дизайнът на зъбните колела е мястото, където живее прецизността на моторно-зъбната помпа – и където се получават най-големите печалби от персонализирането. Зъбните колела не са универсални и променянето на тяхната форма, размер и толеранс директно влияе върху скоростта на потока, налягането и точността. Стандартните предавки работят за общи задачи за прехвърляне, но приложенията за измерване - където имате нужда от прецизно, постоянно количество материал, разпределено всеки път - изискват повече. Нашата високопрецизна роторна зъбна помпа, например, включва зъбни колела с механична обработка с строги толеранси (често в микрони), за да осигури точност на потока от ±0,5% или по-добра, задължителна за индустрии като козметика или фармацевтика, където дори малки грешки в съотношенията на съставките съсипват продуктите. Но персонализирането на оборудването надхвърля обикновената точност. Броят на зъбите, профилът на зъбите и размерът на зъбното колело могат да бъдат регулирани, за да отговарят на специфичните изисквания за потока. За клиент, произвеждащ полиетерни полиоли (използвани в пенопласти и покрития), стандартните предавки осигуряваха скорости на потока, които бяха или твърде високи, или твърде ниски за размерите на техните партиди. Модифицирахме комплекта зъбни колела в тяхната помпа до профил с 12 зъба вместо стандартните 10, като намалихме работния обем на оборот и им позволихме да наберат скорост на потока, която точно съответства на техния процес на смесване. Можем също така да регулираме разстоянието между зъбните колела, за да намалим вътрешното изтичане - когато материалът се изплъзва покрай зъбните колела, вместо да бъде изпомпван - което е често срещан проблем при приложения с високо налягане. Скорошен клиент в сектора на химическата обработка се сблъска с 10% процент на изтичане на тяхната съществуваща помпа, което доведе до материални отпадъци и непоследователно качество на партидата. Чрез регулиране на хлабините на зъбните колела по персонализирана спецификация, ние намаляваме изтичането до по-малко от 1%, спестявайки им над 15 000 $ годишно в похабени суровини. За абразивни материали можем дори да втвърдим повърхностите на зъбните колела чрез процеси като азотиране или хромиране, удължавайки живота на зъбните колела чрез устойчивост на износване от частици в течността.
Персонализирането на мотора и задвижването е друга област, която често се пренебрегва, но е решаваща за много процеси. Двигателят е това, което задвижва помпата и съгласуването му със скоростта, мощността и нуждите от управление на вашето приложение гарантира, че помпата работи ефективно и надеждно. Стандартните помпи се доставят с двигатели с фиксирана скорост, но ако вашият процес изисква променлив поток (като партиден процес, при който потокът трябва да се промени по средата на цикъла), двигател с фиксирана скорост няма да успее. Можем да персонализираме двигателите, за да включват задвижвания с променлива честота (VFD), които ви позволяват да регулирате скоростта на помпата в реално време, съобразявайки дебита точно с изискванията на вашия процес. Това също е огромно спестяване на енергия: клиент в индустрията за производство на бои премина към двигател с променлива скорост на помпата си и намали консумацията на енергия с 22%, тъй като пусна помпата само на пълна скорост, когато е необходимо, вместо да работи непрекъснато на максимален капацитет. Ние също така персонализираме корпусите на моторите за тежки условия. Ако една помпа ще се използва на открито, където е изложена на прах, влага или екстремни температури, можем да посочим заграждения с рейтинг NEMA 4X, които са водоустойчиви и устойчиви на корозия, или взривоустойчиви заграждения за съоръжения, които работят със запалими материали. За приложения, които изискват прецизна синхронизация с друго оборудване (като миксер или екструдер), ние можем да интегрираме двигателя с програмируем логически контролер (PLC), което позволява на помпата да работи безпроблемно като част от автоматизирана система. Клиент в индустрията за композитни материали наскоро интегрира помпата си със съществуващия PLC за смесване, така че скоростта на потока на помпата се регулира автоматично въз основа на скоростта на миксера, елиминирайки необходимостта от ръчни настройки и намалявайки човешката грешка. Дори номиналната мощност на двигателя може да бъде персонализирана: за течности с нисък вискозитет като разтворители работи по-малък двигател с по-ниска мощност, докато течности с висок вискозитет като смоли или тежки масла се нуждаят от по-мощен двигател, за да преодолеят триенето на движещ се дебел материал.
Корпусът на помпата и персонализирането на портовете често са последните неща, за които хората мислят, но те решават много практически проблеми на пода. Корпусът на помпата е тялото, което държи зъбните колела, и персонализирането на неговата форма, размер и конфигурация на порта може да направи помпата безпроблемно да пасне на вашата съществуваща система, без да е необходимо преоборудване. Стандартните помпи имат входни и изходящи портове, които са оразмерени за среден дебит, но ако вашата тръбопроводна система използва по-големи или по-малки връзки, персонализираните портове елиминират необходимостта от адаптери – намаляват точките на течове и времето за инсталиране. Клиент в индустрията за пречистване на вода имаше съществуваща тръбопроводна система с 4-инчови портове, но готовите помпи идваха само с 2-инчови портове. Модифицирахме корпуса на помпата, за да включва 4-инчови входни и изходни портове, така че те да могат да се свързват директно, без да променят цялата си тръбопроводна настройка, спестявайки им над $2000 разходи за монтаж и избягвайки седмици престой. Можем също така да персонализираме материала на корпуса, който споменахме по-рано, но също и неговата форма – за тесни пространства можем да проектираме компактни корпуси, които се побират в по-малки размери, или за приложения с високо налягане можем да подсилим корпуса с допълнителна дебелина, за да предотвратим деформация. Друго често срещано персонализиране тук е добавянето на функции като предпазни клапани, които предпазват помпата от повреда, ако изходът се блокира. Стандартните помпи не винаги включват такива, но добавянето на персонализиран предпазен клапан, настроен на максималното налягане на вашата система, предотвратява свръхналягането, което може да напука корпуса или да износи зъбните колела. За помпи, използвани в храни и напитки, можем също да добавим санитарни връзки като портове с три скоби, които лесно се разглобяват за почистване – изискване за съоръжения, които следват санитарните стандарти на FDA. Местна пекарна, която използва нашите помпи за смесване на тесто, наскоро премина към портове с три скоби, намалявайки времето за почистване на партида с 40%, тъй като не се налага да използват специални инструменти, за да откачат помпата.
Персонализирането на уплътнението и вала е от решаващо значение за предотвратяване на течове, което е основното оплакване сред потребителите на помпата. Спуканата помпа не само разхищава материал – тя създава опасности за безопасността, като рискове от подхлъзване и падане на производствения етаж или замърсяване, ако изтеклата течност е опасна. Уплътнението е компонентът, който предпазва течността от изтичане около вала на помпата и персонализирането му спрямо вашата течност и работни условия е от ключово значение. Стандартните механични уплътнения работят за повечето общи приложения, но за високотемпературни флуиди като горещо стопяеми лепила, можем да посочим високотемпературни уплътнения, които могат да издържат температури до 500°F, без да се развалят или изтичат. За абразивни течности можем да използваме уплътнения с твърда повърхност, направени от материали като силициев карбид, които са устойчиви на износване от частици в течността. За приложения, които изискват нулево изтичане (като работа със стерилни фармацевтични продукти), можем да използваме уплътнения с магнитно задвижване вместо механични уплътнения – те уплътняват цялата помпа, така че няма пряка връзка между вала и външната страна, елиминирайки всякакъв шанс за изтичане. Клиент от биотехнологичната индустрия премина към уплътнение с магнитно задвижване на нашата дозираща помпа за полиетерни полиоли и отчете нулеви течове за две години употреба, огромно подобрение спрямо предишната им помпа, която изпускаше 5 галона на седмица. Ние също така персонализираме материалите на валовете: за корозивни течности можем да използваме валове от Hastelloy вместо стандартна стомана, устойчиви на корозия, която би причинила повреда на уплътнението. Дори конфигурацията на уплътнението може да се регулира - например двойно уплътнение за приложения с високо налягане или промивно уплътнение, което промива чиста течност около уплътнението, за да се предотврати натрупване от абразивни материали.
През годините съм виждал от първа ръка как една малка персонализация може да превърне една разочароваща, изискваща висока поддръжка помпа в надежден актив, който поддържа производството да работи гладко. Един от любимите ми примери е специалната дозираща помпа от неръждаема стомана за миксер за смола и пясък, върху която работихме преди няколко години. Клиентът се бореше с помпи, които не можеха да се справят със сместа от абразивна смола и пясък, течаха постоянно и изискваха подмяна на всеки три месеца. Персонализирахме материала за неръждаема стомана 316, коригирахме дизайна на зъбното колело, за да намалим износването, и добавихме уплътнение с магнитно задвижване, за да елиминираме изтичането. Помпата, която използват, вече работи повече от две години без сериозна повреда, което им спестява стотици хиляди от разходи за подмяна и престой. Дозиращата помпа за полиетерни полиоли, която създадохме за производител на пяна, е друг пример: чрез промяна на профила на предавката и добавяне на двигател с променлива скорост, ние им позволяваме да регулират дебита за различни формули на пяна, разширявайки продуктовата си линия, без да купуват ново оборудване.
В крайна сметка, персонализирането на моторно-зъбната помпа не се състои в това да направи частите по-сложни — а в решаването на специфичните проблеми, пред които е изправен вашият процес. Независимо дали имате нужда от различен материал, за да устоите на корозия, персонализирана предавка за подобряване на точността, променлив двигател, който да отговаря на вашия поток, или специално уплътнение за спиране на течове, правилното персонализиране прави всичко различно. Ако сте уморени от помпи, които не отговарят на нуждите ви, причиняват ненужни престои или губят вашите суровини, време е да обсъдите вашите изисквания. Ние работим с клиенти във всяка индустрия, от производители на малки партиди до големи химически заводи, за да проектираме помпи, които отговарят на техните точни процеси, без да са необходими компромиси. Обърнете се днес, за да обсъдите вашите нужди от моторни зъбни помпи и нека изградим решение, което поддържа вашето производство да работи надеждно.
Референции
- Хидравличен институт. (2022). Персонализиране на помпата за промишлени приложения. Извлечено от индустриални технически ресурси относно дизайна на помпата и оптимизирането на производителността.
- Американски национален институт по стандартизация (ANSI). (2021). Стандарти за материали на помпи от неръждаема стомана за промишлена работа с течности. Указания ANSI B73.1-2021 за материали и конструкция на помпата.
- Асоциация на роторните помпи. (2023). Прецизен дизайн на зъбни колела в дозиращи помпи: Спецификации за толеранс и точност на потока. Технически бюлетин за геометрията на зъбните колела и измервателните характеристики.
- Администрация по храните и лекарствата (FDA). (2022). Стандарти за проектиране на санитарни помпи за обработка на храни и напитки. 21 CFR Част 117 указания за санитарни условия на помпата и изисквания за материали.
- Национална асоциация на производителите на електротехника (NEMA). (2021). Стандарти за корпуси за промишлени помпени двигатели. NEMA 4X и спецификации на взривозащитен корпус за тежки работни среди.
